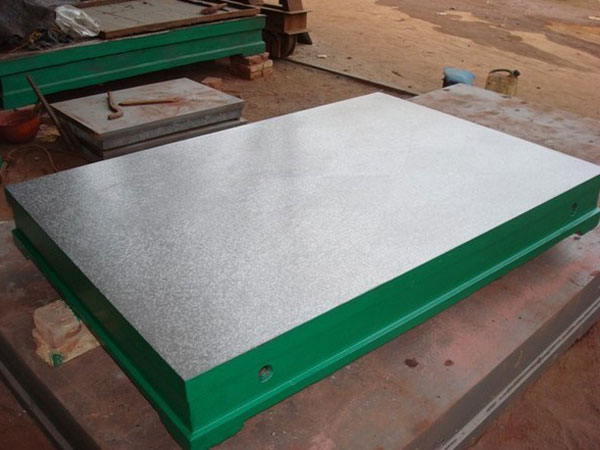

划线平板

划线平板是检查机器零件平面度，直线度等形位公差的测量基准，也可用于零件划线研磨加工，安装设备等用途。是检验机械零件平面、平行度、直线度等形位公差的测量基准，也可用于一般零件及零件的划线、铆焊研磨工艺加工及测量等。

划线平板主要用于机械、机床制造、电子、电力等20多种行业，其中以重工业使用普遍，占总产量的95%。

划线平板的技术要求：

1、铸铁平板工作面不得有严重影响外观和使用性能的砂孔，气孔，裂纹，夹渣，缩松，划痕、碰伤、绣点等缺陷。

2、铸铁平板的铸造表面应清楚型砂且平整，涂漆牢固。

3、铸铁平板精度等级为0级~3级的平板工作面上，直径小于15mm的砂孔允许用相同材料堵塞，其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个，且砂孔之间的距离应不小于80mm。

4、铸铁平板应采用   细密的灰口铸铁等材料制造，其工作面硬度应为170~220HB。

5、铸铁平板工作面通常采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra允许值5μm

6、铸铁平板应去磁和稳定性处理。

7、铸铁平板相对两个侧面上，应有安装手柄或吊环装置的螺纹孔（或圆柱孔），且装置位置的设计应尽量减少因搬运而引起的变形。

8、若铸铁平板工作面上设置螺纹孔（或沟槽），其部位应不高于工作面。

划线平板的安装调试：

划线平板在使用时要行安装调试。然后，把平板的工作面擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和平板的工作面有过激的碰撞，防止损坏平板的工作面；工件的重量   不可以超过平板的额定载荷，否则会造成工作质量降低，还有可能损坏平板的结构，甚至会造成平板变形，使之损坏，无法使用。划线平板工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。划线平板种类繁多，无论是拼装平板、铸铁平板、检验平台、划线平板、基础平台和以上使用   相同。

检验平板在以涂色法检测工件平直度或作为检验工作的辅助工具实现各种测量时起到了基准定位面作用；划线平板在划线工作中起到了基准面作用。 专特殊使用的平板    特殊使用的平板有钢制平板和研磨平板。 钢制平板   冷作放样或样板修整；铸铁平板经压砂后作为研磨平板，成为超加工的工具。通过研磨平板研磨后的工件表面，可以很高的平面度和很小的粗糙度。这是因为在研磨平板的表面上嵌砂(干研磨)、敷砂(湿研磨)后，使其表面具有对工件锋利的切削能力，同时把平板本身形状精度传递给工件，加工出非常的平面。因此研磨平板在制造工艺中占有重要地位。
