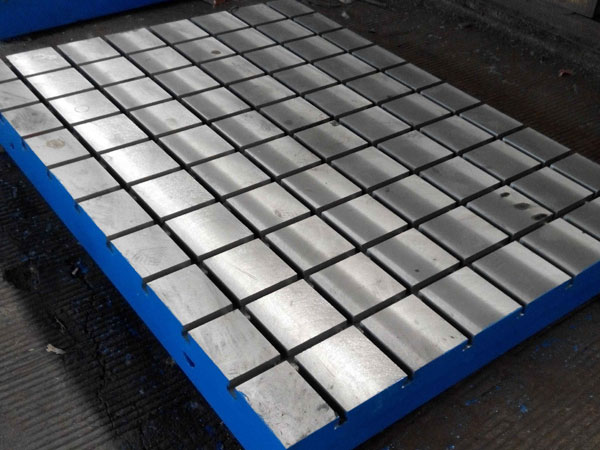

三坐标平板

三坐标平板工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度和自然时效2-3年）使用该产品的精度稳定，性能好。

三坐标平板规格：100mm×100mm—3000mm×6000mm，三坐标平板适用于各种三座标检验测量工作，机床机械检验测量基准；检查零件的尺寸精度或形为偏差，表面附有三座标线，方便三座标测量。

三坐标平板检验标准：用涂色法检验。

1、0级1级平板平台在每边为25㎜平方的范围内不少于25点。

2、2级平板平台在每边为25㎜平方的范围内不少于20点。

3、3级平板平台在每边为25㎜平方的范围内不少于12点。

选购三坐标平板其注意事项：选择好的三坐标平板除了看精度外，也要看平板的重量，规格越大重量越大，客户不要贪便宜，看看三坐标平板的平板厚度，厚度越高在今后的使用中精度越有保证。

三坐标平板平面度工差计算公式

000级：1×（1+d/1000） 1级：8×（1+d/1000）

0 0级：2×（1+d/1000） 2级：16×（1+d/1000）

0 级：4×（1+d/1000） 3级：40×（1+d/1000）

项式中：d—铸铁平板工作面对角线长度，mm

距工作面边缘0.02α（为20mm）范围内平面度公差不计，且任意一点都不行高于工作面。

铸铁平板测量时，温度在摄氏18-25度为佳。
