光滑塞规

光滑塞规是一种用来测量工件尺寸的量具，可作为尺寸基准，也可作为比较测量用，还可直接用于校验用，可根据用户需求定做各种规格光滑塞规。光滑塞规可作为尺寸基准，亦可作为比较测量用，还可直接用于校验对表时使用，可接受订做特殊规格型号环规。校对光滑专用环规可作为尺寸基准，亦可作为比较测量用，还可直接用于校验用。光滑塞规除标准国标外，还可根据用户不同要求按其图纸加工。

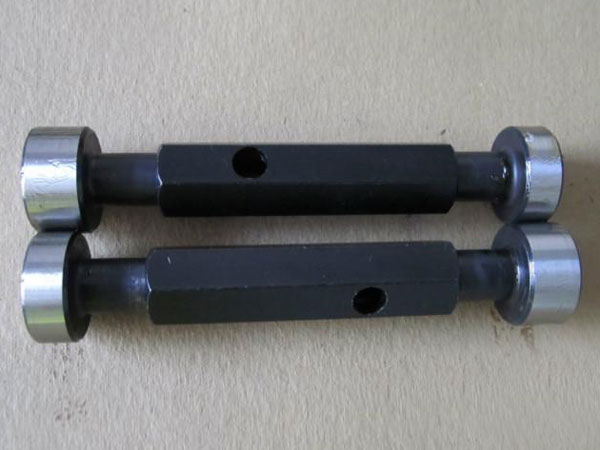

光滑塞规可做成大   尺寸和小   尺寸两种。它的小   尺寸一端叫做通端，大   尺寸一端叫做止端，常用的塞规形式如图所示，塞规的两头各有一个圆柱体，长圆柱体一端为通端，短圆柱体一端为止端。检查工件时，合格的工件应当能通过通端而不能通过止端。

光滑塞规的特点

1、光滑塞规测量的标准条件：温度为20℃，测力为零。

2、检验工件大实体尺寸（即孔为小、轴为大   尺寸）的量规称通规。

检验工件小实体尺寸（即孔为大、轴为小   尺寸）的量规称止规。

3、符合   尺寸判断原则（即泰勒原则）的量规如下：

通规的测量面应是与孔或轴形状相对应的完整表面（通常称为全形量规），其尺寸等于工件的大实体尺寸，且长度等于配合长度。

止规的测量面应是点状的，两测量面之间的尺寸等于工件的小实体尺寸。

符合泰勒原则的量规，如在某些场合下应用不方便或有困难时，可在保证被检验工件的形状误差不致影响配合性质的条件下，使用偏离泰勒原则的量规。

4、用符合本标准的量规检验工件，如通规能通过，止规不能通过，则该工件应为合格品。

5、制造厂对工件进行检验时，操作者应该使用新的或者磨损较少的通规；检验部门应该使用与操作者相同形式，且已磨损较多的通规。

用户代表在用量规验收工件时，通规应接近工件的大实体尺寸，止规应接近工件的小实体尺寸。

6、用符合本标准的量规检验工件，如判断有争议，应该使用下述尺寸的量规解决。

通规应等于或接近工件的大实体尺寸。

止规应等于或接近工件的小实体尺寸。

光滑塞规的使用方法：

1、使用前先检查塞规测量面，不能有锈迹。丕锋、划痕、黑斑等；塞规的标志应正确清楚。

2、塞规的作用   在周期检定期内，而且附有检定合格证或标记，或其它足以证明塞规是合格的文件。

3、塞规测量的标准条件：温度为20°C，测力为0?。在实际使用中很难达到这一条件要求。为了减少测量误差，尽量使用塞规与被测件在等温条件下进行测量，使用的力要尽量小，不允许把塞规用力往孔里推或一边旋转一边往里推。

4、测量时，塞规应顺着孔的轴线插入或拔出，不能倾斜；塞规塞入孔内，不许转动或摇晃塞规。

5、不允许用塞规检测不清洁的工件。
